一、運轉及節制目的

    為保證職員平安康健，試驗室的通風裝備和體系必需做到：

1. 有用實時地從污染源排放有毒氣體和顆粒。

2. 為避免試驗過程當中有毒氣體和顆粒和化學品寄存過程當中揮發的無害氣體

向其余空間外溢，試驗室需包管一定的負壓。

3. 試驗室內氣流構造優越，送回風氣流速率及紊流度均能節制在較小的規模

內，免得室內氣體的擾動惹起排風柜內氣體外溢。

4. 試驗室內換氣率能有用節制，室內氛圍應充足置換，包管其新鮮度。

5. 通風體系充足斟酌試驗室內設置多臺排風柜環境下岑嶺時同時應用、夜間值

班工況下最小排風等各類環境，體系通風容量要既到達最大通風請求，又要充足斟酌其調理靈活性，實現體系經濟運轉。應當斟酌裝備的同時應用系數，以使體系裝備設置裝備擺設更趨于正當，最大限度的節能。

6. 有用節制試驗室內的溫濕度，室內樂音應小于58 dbA，為事情職員供給溫馨

的環境。

二、試驗室通風柜排風及補風體系運轉及節制計劃

1. 通風柜計劃

    1～12層的通俗試驗室采納旁通型定風量通風柜（有特殊請求的除外），13～14層的理化試驗室采納旁通型定風量通風柜和變風量通風柜，詳細設置裝備擺設詳見計劃圖紙。通風柜應滿意國度相干尺度及尺度請求，且均應設置裝備擺設傳感器及節制器（依據監測的面風速調理對應的變風量閥開度）。

2. 1～12層通俗試驗室通風柜體系節制

    日常平凡封閉通風柜排風及補風體系上的電動密閉閥（EVD）。當應用通風柜時，經由過程通風柜上的手動開關聯鎖開啟排風及補風體系電動密閉閥，由定風量閥節制排風量恒定；當通風柜面窗不開啟時，排風從旁通口進入不該有噪聲。

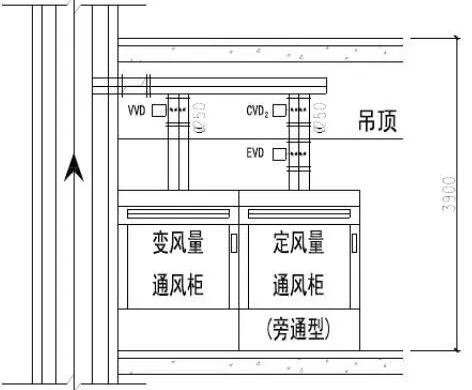

3. 13～14層通俗試驗室通風柜體系節制

    (1)單個通風柜試驗室：采納旁通型通風柜，送、排風體系中采納雙穩態定風量調理方法來實現通風柜事情狀態和余暇狀態下兩個分歧風量值間的切換。當試驗室有人且通風柜不該歷時，密閉閥EVD開啟，雙穩態定風量閥CVD2處于高級狀態，滿意室內換氣次數不小于6次/h的請求；當試驗室有人應用通風柜時，密閉閥EVD開啟狀態穩定，雙穩態定風量閥CVD2處于高級狀態，滿意通風柜的排風量請求；當室內無人時，手動封閉密閉閥EVD，節約能源。

    (2)多個通風柜試驗室：采納旁通型通風柜和變風量通風柜，送、排風體系中采納雙穩態定風量調理方法和變風量調理方法來實現通風柜事情狀態和余暇狀態上風量值間的切換。當試驗室有人且通風柜不該歷時，密閉閥EVD開啟，雙穩態定風量閥CVD2處于高級狀態，滿意室內換氣次數不小于6次/h的請求。當試驗室有人應用通風柜時，密閉閥EVD開啟狀態穩定，如應用旁通型通風柜，則雙穩態定風量閥CVD2處于高級狀態，滿意通風柜的排風量請求；如應用變風量通風柜，則其對應的變風量閥VVD依據面風速調理排風量及補風量，雙穩態定風量閥CVD2處于高級狀態穩定。當室內無人時，手動封閉密閉閥EVD，節約能源。

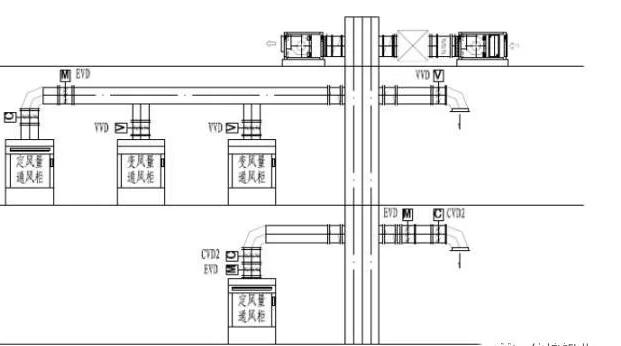

4. 風機體系節制

    任何一個通風柜開啟則聯鎖開啟對應的屋頂送排風機，無通風柜開啟或應歷時則風機延時結束運轉。風機采納管道靜壓變頻節制，節制器連續監測管道內的靜壓，經由過程調理風機轉速來恒定靜壓，包管多臺通風柜開啟時的風壓。

5. 其余

    在體系運轉時排風體系先于送風體系啟動，封閉時則與之相同，體系運轉中，當室內氣流遭到滋擾。室內壓差與體系設定壓差值產生偏差時，送、排風體系中的變風量調理閥會敏捷啟動，自行調理到適合的開啟度，再次均衡體系壓力，對試驗室內壓差結束準確節制；設在排風柜上的變風量閥能使排風柜面板前的面風速在面板開啟到隨意率性狀態時保持穩定在平安值規模內。

三、通風體系采納的節制單位

1.應用于送、排風風量節制的定風量調理閥（CVD）。

2.應用于送、排風風量節制的雙穩態定風量調理閥（CVD2）。

3.應用于送、排風風量節制的變風量調理閥（VVD）。

4.應用于節制開啟或封閉房間送、排風體系的密閉閥（EVD）。

四、通風體系節制單位應滿意的請求

1. 定風量閥（CVD,CVD2）的技巧請求：

a. 定風量調理閥應為壓力有關型、機械式主動調理裝配，閥體為鍍鋅鋼板

等高品質資料制成，顛末定風量調理閥的風量可嚴厲按照刻度盤標定的風量值送、排風，而不受管道中靜壓及風量變更的影響。

b. 定風量調理閥閥體布局為單閥板撙節情勢，并依據閥前靜壓的變更主動

調劑閥位的開度，從而包管送風量的恒定。

c. 定風量調理閥應采納內拔出或法蘭式銜接，并可附帶電動履行器，以滿

足雙穩態定風量調理或遠程節制的請求。

d. 定風量調理閥可在管道靜壓壓差50至1000Pa規模內失常事情，裝配時

不受地位限定，程度或垂直裝配都可。裝配時對現場前提請求較低，縱然進口或進口前提晦氣也能失常事情。

e. 定風量調理閥流量調理精度在分歧靜壓前提下應小于設定風量的8%。

f. 定風量調理閥內部應有風量刻度盤和指針表現流量刻度，并可在刻度

盤風量規模內隨意率性設定風量，并能包管風量刻度與現實風量偏差<±4%

2. 變風量閥（VVD）的技巧請求：

a. 變風量調理閥閥體應采納熱鍍鋅鋼材等高品質資料，軸承應滿意抗腐化、

抗磨損、抗老化及氣密性的請求；鍍鋅鋼板葉片外圈應裝配密封條，以包管風閥的氣密性，當進口壓力為750Pa時，風閥的漏風量不超過最大額外進風量的1%。

b. 內置壓差傳感器和壓差節制器,可以或許準確設定所需壓差值,當環境壓差與設定壓差值有偏差時閥門可以或許敏捷做出反響，而且在3秒內實現風量調理，到達既定的體系壓差。

c. 變風量調理閥事情溫度規模在10至50°C，管道壓力差規模20至1500Pa，裝配時不受地位限定，程度或垂直裝配都可。

d. 所供產物在出廠前都必需結束過嚴厲的氣流測試和參數標定，產物的節制精度應<±5％。

e. 應用在排風柜上的變風量閥應結束防腐噴涂，閥門節制相應光陰〈1秒,均衡光陰〈3秒，能將排風柜面風速節制在設定值的±20%的規模內。

f. 排風柜上的變風量閥具備對通風柜運轉狀態的監測功效，在通風體系產生非常的時刻，會立刻報警，并可依據設置在通風柜旁的緊迫按鈕狀態，立刻將某個通風柜排風量開到最大以敷衍緊迫狀態。

g. 變風量閥應為壓力有關型的風量調理節制，包管體系中多間試驗室或多個通風柜同時運轉時，各自自力調理，互不滋擾；

3. 密閉閥（EVD）的技巧請求：

a. 板式碟閥，閥板葉片外圈應裝配密封條，閥門封閉時的漏風量滿意國度相干尺度及尺度的請求。

b. 閥體和附件均采納優良鍍鋅鋼板制造，鍍鋅鋼板的厚度不小于0.6mm，應具備優越的機械加工機能，應避免在整機的折彎、滾壓成型過程當中損壞外面鍍鋅層。接縫采納焊接方法應采納防腐步伐；

c. 閥體的滾圓度應盡量高，以包管風閥的氣密性；

d. 軸承應滿意抗腐化、抗磨損、抗老化及氣密性的請求；

e. 最大承壓才能不低于1500Pa；

f. 失常運轉溫度為10－50℃；

g. 閥體采納噴涂，閥片用不銹鋼資料，已滿意腐化性環境。

h. 選配泰西著名、技巧成熟的履行機構，包管馬達關斷次數不少于60000次，免保護。
